【主要技術參數】

產品商標

豪沃牌

公告批次

289

產品名稱

隨車起重運輸車

產品型號

ZZ5107JSQG421CE1型隨車起重運輸車

總質量(Kg)

9990

罐體容積(m3)

額定載質量(Kg)

3500

外形尺寸

7130,7750×2350,2500×3400,3500

整備質量(Kg)

6295

貨廂尺寸

3895,4245,4455,4805×2150,2300,2400×550,600

額定載客(人)

準拖掛車總質量(Kg)

駕駛室準乘人數(人)

3

載質量利用系數

接近角/離去角(°)

18/17

前懸/后懸

1160/2170,1240/2090,1160/2390,1240/2310

軸數

軸距

3800,4200

軸荷(Kg)

3145/6845

最高車速(Km/h)

95

備注

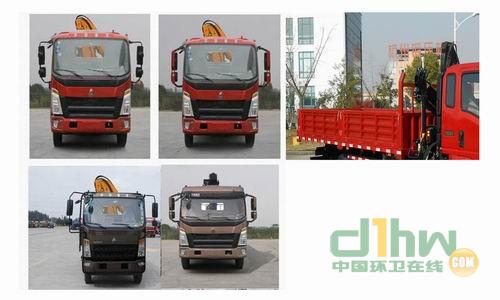

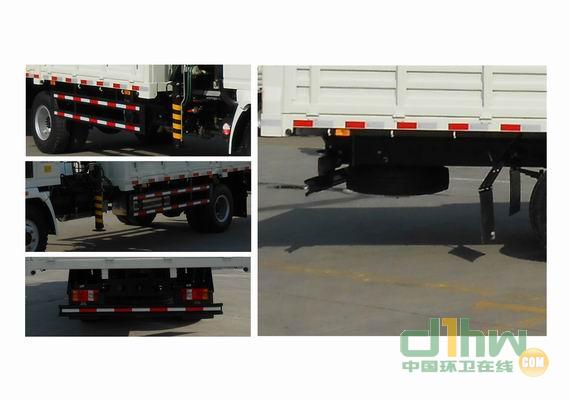

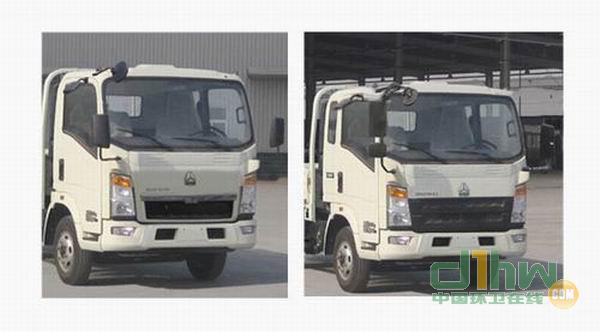

選裝前面罩,選裝保險杠,選裝后視鏡,選裝貨廂外觀結構,選裝折臂式吊機。可不選裝緊繩器。當軸距為3800時,選裝單排駕駛室,對應貨箱欄板內尺寸長4245mm;選裝排半駕駛室時,對應貨箱欄板內尺寸長3895mm。當軸距為4200時,選裝單排駕駛室,對應貨箱欄板內尺寸長4805mm;選裝排半駕駛室時,對應貨箱欄板內尺寸長4455mm。外形尺寸長與軸距和前后懸參數的對應關系為(單位㎜)7130=1160+3800+2170,7130=1240+3800+2090,7750=1160+4200+2390,7750=1240+4200+2310。隨車起重機型號/吊機質量/最大額定起升載荷/整車整備質量/額定載質量對應關系為ST090-040/1450/4000/6295/3500,QYS-4Ⅱ/1450/4000/6295/3500。側面防護裝置所用材料材質為Q235A,連接方式為螺栓連接;后部防護裝置所用材料材質為Q235A,連接方式為螺栓連接,斷面尺寸為100mm×50mm,離地高度為500mm。發動機ISF3.8s5154對應油耗申報值19.4L/100km;發動機ISF3.8s5168和CY4SK151對應油耗申報值19.7L/100km;發動機MC05.14-50對應油耗申報值19.2L/100km;發動機MC05.16-50對應油耗申報值19.5L/100km;發動機MC05.18-50對應油耗申報值19.9L/100km。ABS系統型號為XH-KQ4S4M-E01,生產企業為廣州市西合汽車電子裝備有限公司。

【底盤技術參數】

底盤型號

ZZ1107G421CE199

底盤名稱

載貨汽車底盤

商標名稱

豪沃牌

生產企業

中國重汽集團濟南商用車有限公司

外形尺寸

6810,7340×2180,2300×2350,2550,2750

輪胎數

6

接近角/離去角(°)

18/20

輪胎規格

8.25R16LT,8.25R20 14PR,9R17.5,9R22.5

鋼板彈簧片數

8/9+6,11/9+7,11/11+7,9/12+9,3/3+2

前輪距

1585,1780,1825

燃料種類

柴油

后輪距

1605,1796

排放標準

國五GB17691-2005國Ⅴ,GB3847-2005

發動機型號

發動機生產企業

排量

功率(Kw)

ISF3.8s5154 ISF3.8s5168 MC05.14-50 MC05.16-50 MC05.18-50 CY4SK151

北京福田康明斯發動機有限公司 北京福田康明斯發動機有限公司 中國重型汽車集團有限公司 中國重型汽車集團有限公司 中國重型汽車集團有限公司 東風朝陽朝柴動力有限公司

3760 3760 4580 4580 4580 3856

115 125 103 118 132 125
