1,儲能裝置為磷酸鐵鋰蓄電池,生產企業為寧德時代新能源科技股份有限公司。2,驅動電機額定功率為40kW,峰值功率75kW。3,可在全國銷售。4,可選裝后部卷簾門、新外觀的側窗玻璃(左右對稱),側圍選裝不同外觀電池箱。5,選裝駕駛室前圍造型,前噴架擋水簾。6,該車裝有路面養護裝置,用于道路養護作業。
| 生產企業信息 | |||

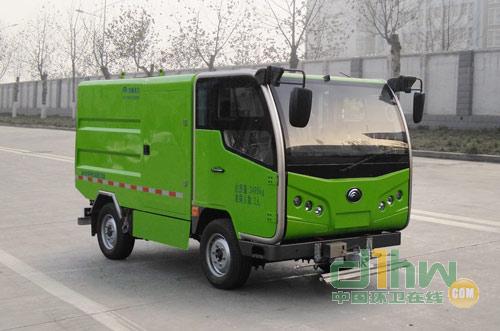

| 車輛名稱： | 純電動路面養護車 | 車輛類型： | 專用車法律法規 |
| 制造地： | 中國 | 牌照類型： | 車輛號牌分類標準 |
| 公告批次： | 303 | 發布日期： | 20171229 |
| 產品號： | ZNDZ85P2017 | 目錄序號： | (十六)30 |
| 中文品牌： | 宇通牌 | 英文品牌： | |
| 公告型號： | YTZ5030TYHZ1BEV | 免征： | 否 |
| 企業名稱： | 鄭州宇通重工有限公司 | 燃油： | 否 |
| 企業地址： | 鄭州經濟技術開發區宇工路88號 | 環保： | 否 |
| 免檢說明 | |||
| 免檢： | 否 | 免檢有效期止： | |
| 公告狀態 | |||
| 公告狀態： | 有效 | 公告生效日期： | 20171229 |
| 公告狀態描述： | 擴展 | 變更(擴展)記錄： | |
| 主要技術參數 | |||
| 外形尺寸： | 4880×1700×2250(mm) | 貨廂尺寸： | ××(mm) |
| 總質量： | 3495(Kg) | 載質量利用系數： | |
| 整備質量： | 2730(Kg) | 額定載質量： | 635(Kg) |
| 掛車質量： | (kg) | 半掛鞍座： | |
| 駕駛室： | 前排乘客： | 2(人) | |
| 額定載客： | (人) | 防抱死系統： | 有 |
| 接近角/離去角： | 13/19(°) | 前懸/后懸： | 1345/1035(mm) |
| 軸荷： | 1500/1995 | 軸距： | 2500(mm) |
| 軸數： | 2 | 最高車速： | 80(km/h) |
| 油耗： | 彈簧片數： | 3/6 | |
| 輪胎數： | 4 | 輪胎規格： | 215/75R16LT 10PR,215/75R16C 8PR |
| 前輪距： | 1460 | 后輪距： | 1466 |
| 制動前： | 制動后： | ||
| 制操前： | 制操后： | ||
| 轉向形式： | 方向盤 | 起動方式： | |
| 傳動型式： | 油耗(L/100Km)： | ||
| Vin車輛識別代碼： | LC9ZT31A×××YTZ×××法律法規 | ||
| 發動機參數 | |||
| 發動機 | 發動機生產企業 | 排量(ml) | 功率(kw) |
| TZ270XSYTB20 | 鄭州宇通客車股份有限公司 | 75 | |
| 車輛燃料參數 | |||
| 燃料種類： | 純電動 | 依據標準： | |
| 底盤排放標準： | |||
| 其他 | |||

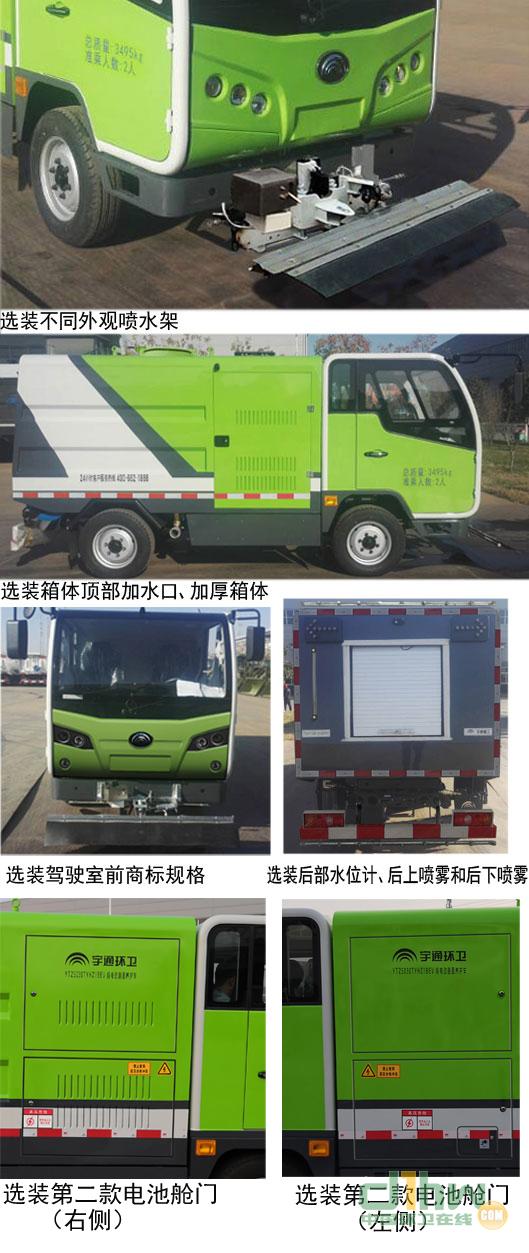

| 1,儲能裝置為磷酸鐵鋰蓄電池,生產企業為寧德時代新能源科技股份有限公司。2,驅動電機額定功率為40kW,峰值功率75kW。3,可在全國銷售。4,可選裝后部卷簾門、新外觀的側窗玻璃(左右對稱),側圍選裝不同外觀電池箱。5,選裝駕駛室前圍造型,前噴架擋水簾。6,該車裝有路面養護裝置,用于道路養護作業。7,ABS型號為BTL 24V ABS,生產廠家為蕪湖伯特利電子控制系統有限公司。 | |||
| 反光標識參數 | |||
| 標識企業： | 浙江龍游道明光學有限公司,3M中國有限公司,3M中國有限公司 | 標識商標： | DM,3M,3M |
| 標識型號： | DM9510,933,983D | ||
